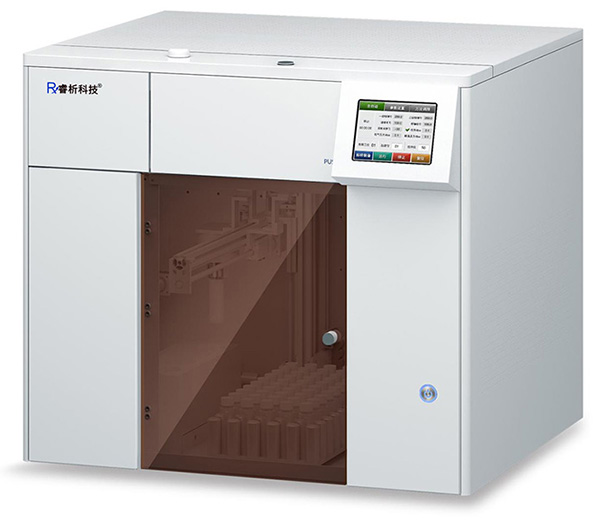

PTC-50 型吹掃捕集全自動樣品進樣儀
簡 介
樣品動態頂空（吹掃捕集）進樣是目前氣相色譜 / 質譜（GC/MS）分析中，優點較多、應用廣泛的樣品前處理進樣方法之一。
PTC-50 型吹掃捕集全自動樣品進樣儀是“上海睿析科學儀器有限公司”多年來在樣品頂空進樣裝置研發、生產、銷售和服務
的基礎上創新、換代產品。該新產品在研發時，充分考慮了新、舊（如：美國 EPA601, 602, 603, 624, 501.1與 524.2 等）
國標的實施，新、老客戶的需求（技術的、經濟的）。它采用功能模塊 / 單元組合式設計理念，儀器結構獨特、新穎，可獲
得較大的性價比，可與所有進口、國產 GC 配用。PTC-50 型吹掃捕集全自動樣品進樣儀具有多項自主創新技術，經過在市場
上的推廣和應用，獲得了廣大新、老客戶的認可和好評。PTC-50 型吹掃捕集全自動樣品進樣儀，實際上隨時可以作為靜態頂
空操作，因此它不但適合科研院所高級實驗室。同時也獲得高校有相關分析的研究生、博士生 / 后完成論文實驗 / 分析的青
睞。值得指出的是由于 PTC-50 型吹掃捕集全自動樣品進樣儀的設計理念，若有客戶有需求，只要適當增減功能模塊可以獲得
意想不到附加樣品前處理功能。
創新點：
1. 開放式、功能模塊 / 單元組合式設計理念 ，實現了廠家與客戶在技術上的共享、共建和共贏；
2. 旋轉閥切換多維氣路進樣系統，徹底克服了國產六通閥、十通閥壽命短等多項不足；氣路流程設計十分簡潔、可靠、
利于防漏，極大的提高工作效率。
3. 頂空樣品瓶進出氣設計采用電機驅動套針結構，簡單、直觀、易于防漏、檢漏和維修等；
4. 設有效率極高的低溫除水模塊；
5. 若配置 EPC（或霍尼韋爾壓力傳感器） ，可實現自動氣路系統檢漏、特置故障報警、轉換不同樣品處理程序操作功能；
6. 除采用標準定量管進樣外，又增加了通過進樣時間以調節進樣量；
7. 樣品傳送部分，首先在國內推廣采用 PEEK 和 0.53mm 彈性石英毛細管材料。另外樣品傳送中的部位處理可選
并能設置處理時間 ；
8. 全彩屏顯示、界面友好、觸摸操作，可快速輕松掌握，全程跟蹤顯示操作過程、設定的參數值和實時值等；PTC-100 型
吹掃捕集全自動樣品進樣儀，還可把它視作一個 GC 分析樣品前處理進樣平臺，作為平臺它設有諸多軟 / 硬件接口，如：
5 路溫度控制、2 路半導體低溫控制冷阱、15 個外事、氣體壓力和流量控制單元、2 路安裝 EPC 接口和 2 個壓力傳感接口等。
只要適當增減功能模塊便可實現附加的多種樣品處理功能，如：吹 N2 濃縮、模擬 PTV 進樣等等 ；
9. 特設服務范圍：
⑴ 無嘗提供客戶搭建色譜分析樣品前處理相關項目實驗裝置方案、技術咨詢或共建共享；
⑵ 頂空進樣儀、功能模塊 / 單元組合體以及相關零部件、配件等均可：買、租或以舊換新。
主要應用領域：
熱解吸－ＧＣ（GC/MS）分析。 樣品動態頂空（吹掃捕集）是一種氣相色譜分析的樣品予處理進樣裝置，動態頂空即吹掃－捕
集的原理就是：動態頂空萃取－吸附捕集動態頂空進樣為無溶劑樣品處理方式，適用于液體、固體中揮發性、半揮發性有機物
分析，也可處理衍生反應樣品，定量準確度高。如果我們只對復雜樣品中的揮發性組分感興趣 ，應選擇為頂空氣相色譜法。
頂空氣相色譜法另一個優勢可以根據不同的物質種類，采用不同的頂空進樣方法和模式。頂空進樣可適應樣品主要有：液體、
固體和混合物，例如：飲用水、廢水、檢測食品、制藥、血液、土壤、水、泥漿、化妝品、肥皂、紡織品、包裝物、金屬箔、
紙、礦泥、香料等等中的易揮發的有機化合物。氣體樣品也可以用吸附劑富集后分析。目前已用于的領域主要有：
1. 石油化工： 高聚物單體涂料等中的可揮發性有機物分析；
2. 環境科學： 飲用水可揮發性鹵代烴和工業污水中有機有毒揮發物分析；
3. 衛生、防疫： 醫療用品消毒熏蒸殘留分析；
4. 食品行業： 色酒、醋、醬油的質量控制、包裝材料中乙醛等殘留量、浸出油中的 6# 溶劑殘留量分析等；
5. 香料香精： 啤酒、茶葉中香味分析；
6. 藥品的質檢： 藥品中有機殘留溶劑分析；
7. 法醫化學： 血和尿液中的乙醇、酮、醛的測定；
8. 其他： 如土壤中可揮發性有機物的測定等等。
主要技術參數：
1. 樣品瓶溫度調節范圍：室溫～ -40℃ 精度 ±1℃ 增量 1℃任設
2. 捕集冷阱溫度調節范圍：室溫～ -30℃ 精度 ±1℃ 增量 1℃任設
3. 除水冷阱溫度調節范圍：室溫～ 380℃， 精度 ±0.5℃ 增量 1℃任設
4. 捕集管解吸溫度調節范圍：升溫速率 >2000-3000℃/ 分（安全 - 低壓供電）與實際環境有關
5. 除水捕集管溫度調節范圍：室溫～ 150℃ 精度 ±1℃ 增量 1℃任設
升溫速率 >250℃/ 分（安全 - 低壓供電）
6. 樣品相關管路溫度調節范圍：室溫～ 250℃， 精度 ±1℃ 增量 1℃任設
（安全 - 低壓供電）
7. 吹掃樣品瓶規格：標準 40ｍl
8. 一批樣品處理數量：50 個
9. 樣品傳送中的部位處理：可選、可編程 流量、溫度與時間可調
（如：反吹樣品傳送部位、捕集管的活化 / 老化等）；
10. 外供載氣恒壓調節范圍：0 ～ 0.4MPa 連續可調
11. 樣品吹掃流量：0 ～ 100 ML/min 連續可調 ( 有指示）
12. 捕集管材料和規格：不銹鋼 / 石英玻璃 / 彈性石英毛細管 / 規格可選
13. 捕集吸附材料 / 填充方法：可選
14. 外事可控、可編程數量：15 個
15. 外事時控范圍：0.1 ～ 99 分鐘 定時誤差：<0.1%
16. 氣缸驅動氣壓力：＜ 0.4MPa 連續可調
17. 氣路及相關部件耐壓： > 0.4MPa
18. 分析精度：RSD <2.5%（和 GC 性能和操作技術有關）
19. 儀器功率：＜1000VA
20. 聯動信號輸出開關時間：< 2 秒
21. 儀器外形尺寸：高 × 寬 × 長 :580mm×564mm×677mm
22. 重量：約 40Kg
